Trong hệ thống điện năng lượng mặt trời, tấm pin, inverter và tủ điện có thể bị ảnh hưởng bởi sét và xung điện áp đột biến, gây hư hỏng thiết bị. Thiết bị SPD giúp hạn chế rủi ro này, bảo vệ hệ thống vận hành an toàn và ổn định. Vậy SPD là gì và nên lựa chọn như thế nào? Hãy cùng tìm hiểu ngay sau đây.
1. Thiết bị SPD là gì?

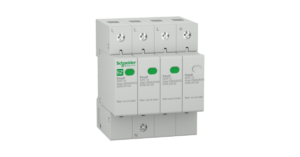

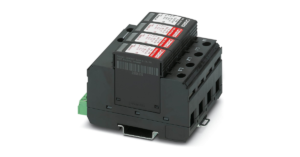

SPD là viết tắt của Surge Protective Device, nghĩa là thiết bị chống sét lan truyền. Thiết bị này có nhiệm vụ bảo vệ hệ thống điện và các thiết bị điện tử khỏi những xung điện áp tăng cao đột ngột do sét lan truyền hoặc các sự cố trong lưới điện.
Phân loại thiết bị SPD theo cấp bảo vệ:
- SPD Type 1: SPD Type 1 được thiết kế để xử lý dòng sét có cường độ lớn và thường được sử dụng tại những công trình có nguy cơ chịu ảnh hưởng trực tiếp từ sét.
- SPD Type 2: SPD Type 2 là loại được sử dụng phổ biến để bảo vệ hệ thống điện khỏi sét lan truyền và các xung điện áp đột biến. Đây là loại thường được quan tâm trong các hệ thống điện năng lượng mặt trời.
- SPD Type 3: SPD Type 3 thường được sử dụng để bảo vệ bổ sung cho các thiết bị điện tử nhạy cảm, đặc biệt là những thiết bị cần mức bảo vệ cao hơn.
Tùy theo thiết kế hệ thống, vị trí lắp đặt và mức độ rủi ro sét, có thể sử dụng một hoặc kết hợp nhiều cấp bảo vệ SPD.
2. Vì sao hệ thống điện năng lượng mặt trời cần thiết bị SPD?
Hệ thống điện mặt trời thường được lắp đặt trên mái nhà hoặc những khu vực có vị trí cao, khiến hệ thống dễ bị ảnh hưởng bởi sét. Ngay cả khi sét không đánh trực tiếp vào tấm pin, xung điện áp từ sét đánh gần hoặc lan truyền qua đường dây vẫn có thể gây hư hỏng các thiết bị điện tử. Việc lắp đặt thiết bị SPD mang lại nhiều lợi ích như:
Bảo vệ hệ thống khỏi xung điện áp do sét
Sét có thể tạo ra xung điện áp rất lớn và lan truyền qua đường dây DC, AC hoặc hệ thống điện của công trình. SPD giúp chuyển hướng dòng xung dư, hạn chế tác động đến các thiết bị trong hệ thống.
Bảo vệ inverter năng lượng mặt trời
Inverter chứa nhiều linh kiện điện tử nhạy cảm và có giá trị cao. Xung điện áp đột biến có thể gây hỏng mạch điện, giảm hiệu suất hoặc khiến inverter ngừng hoạt động. SPD giúp giảm nguy cơ này.
Bảo vệ tấm pin và thiết bị phía DC

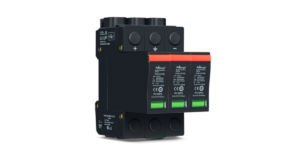

Các tấm pin mặt trời được kết nối với nhau bằng hệ thống dây dẫn DC kéo dài trên mái nhà. Đây là khu vực có thể bị ảnh hưởng bởi sét cảm ứng và xung điện áp lan truyền. SPD DC giúp tăng cường khả năng bảo vệ cho hệ thống.
Nâng cao độ an toàn và tuổi thọ hệ thống
Khi được bảo vệ tốt, các thiết bị điện mặt trời sẽ giảm nguy cơ hư hỏng do sự cố điện, từ đó giúp hệ thống vận hành ổn định và bền bỉ hơn.
3. Cách lựa chọn thiết bị SPD phù hợp cho hệ thống điện mặt trời
Để lựa chọn thiết bị SPD phù hợp, cần xem xét các yếu tố sau:
Xác định hệ thống cần bảo vệ: Trước tiên cần xác định SPD được sử dụng cho phía DC hay AC. Không nên sử dụng tùy tiện SPD AC cho hệ thống DC hoặc ngược lại.
Kiểm tra điện áp làm việc tối đa: Thông số điện áp làm việc tối đa cần phù hợp với điện áp thực tế của hệ thống. Đối với hệ thống điện mặt trời, điện áp phía DC có thể thay đổi tùy theo số lượng và cách mắc các tấm pin.
Quan tâm đến dòng phóng điện: Một số thông số quan trọng cần lưu ý gồm:
- In: Dòng phóng điện danh định.
- Imax: Dòng phóng điện cực đại.
- Iimp: Dòng xung, thường được quan tâm đối với SPD Type 1.
Các thông số này cho biết khả năng chịu và xử lý dòng xung của thiết bị.
- Kiểm tra cấp bảo vệ điện áp Up: Up là mức điện áp dư mà thiết bị được bảo vệ có thể phải chịu sau khi SPD hoạt động. Chỉ số này càng phù hợp với thiết bị cần bảo vệ thì khả năng bảo vệ càng hiệu quả.
- Lựa chọn đúng số cực và cấu hình: SPD có nhiều cấu hình khác nhau như 2P, 3P, 4P hoặc các cấu hình chuyên dụng cho hệ thống điện mặt trời. Việc lựa chọn cần dựa trên sơ đồ điện và hệ thống nối đất thực tế.
- Ưu tiên sản phẩm có nguồn gốc rõ ràng: Nên lựa chọn thiết bị có thông số kỹ thuật đầy đủ, nguồn gốc rõ ràng và đáp ứng các tiêu chuẩn kỹ thuật phù hợp. Đây là yếu tố quan trọng để đảm bảo khả năng bảo vệ và độ bền của SPD.
4. Những sai lầm thường gặp khi sử dụng thiết bị SPD
Chỉ lắp SPD ở một phía của hệ thống: Một số người chỉ quan tâm đến phía AC mà bỏ qua phía DC hoặc ngược lại. Tùy theo thiết kế, hệ thống điện mặt trời có thể cần được bảo vệ ở cả hai phía.
Chọn SPD không phù hợp với điện áp hệ thống: Sử dụng thiết bị có thông số không tương thích có thể làm giảm hiệu quả bảo vệ hoặc gây ra rủi ro trong quá trình vận hành.
Dây kết nối quá dài: Dây dẫn từ SPD đến hệ thống tiếp địa nên được bố trí ngắn, thẳng và hợp lý. Dây quá dài hoặc đi vòng nhiều lần có thể làm giảm hiệu quả thoát dòng xung.
Không chú trọng hệ thống tiếp địa: SPD không thể hoạt động hiệu quả nếu hệ thống tiếp địa không được thiết kế và thi công đúng yêu cầu.
Sử dụng thiết bị không rõ nguồn gốc: Các sản phẩm không đảm bảo chất lượng có thể không đáp ứng đúng thông số công bố và tiềm ẩn nguy cơ mất an toàn cho toàn bộ hệ thống.
5. Kết luận
Thiết bị SPD là một trong những giải pháp quan trọng giúp bảo vệ hệ thống điện năng lượng mặt trời trước nguy cơ sét lan truyền và xung điện áp đột biến. Việc lựa chọn đúng loại SPD, thông số kỹ thuật phù hợp, lắp đặt đúng vị trí và kết nối với hệ thống tiếp địa đạt yêu cầu sẽ giúp nâng cao độ an toàn, độ ổn định và tuổi thọ cho toàn bộ hệ thống.
Để đảm bảo hiệu quả bảo vệ, người dùng nên lựa chọn thiết bị có nguồn gốc rõ ràng và tham khảo ý kiến của đơn vị chuyên môn trước khi thiết kế, lắp đặt hệ thống điện năng lượng mặt trời.
Liên hệ FreeSolar để được tư vấn giải pháp điện năng lượng mặt trời phù hợp và chuyên nghiệp!
Câu hỏi thường gặp:
1. Thiết bị SPD có cần thiết cho hệ thống điện năng lượng mặt trời không?
Có. SPD giúp hạn chế ảnh hưởng của sét lan truyền và các xung điện áp đột biến, qua đó bảo vệ các thiết bị quan trọng như inverter, tấm pin và tủ điện.
2. Nên lắp SPD DC hay SPD AC?
Điều này phụ thuộc vào thiết kế và mức độ rủi ro của hệ thống. Trong nhiều hệ thống điện mặt trời, việc bảo vệ cả phía DC và AC giúp tăng khả năng bảo vệ tổng thể.
3. SPD có thể chống sét đánh trực tiếp không?
Không. SPD chủ yếu được sử dụng để bảo vệ trước sét lan truyền và xung điện áp đột biến. Thiết bị này không thay thế cho hệ thống chống sét trực tiếp.
4. Bao lâu nên kiểm tra thiết bị SPD một lần?
Nên kiểm tra định kỳ theo khuyến nghị của nhà sản xuất và sau các sự cố sét hoặc bất thường về điện. Việc kiểm tra thường xuyên giúp phát hiện sớm tình trạng thiết bị.
