Trong các hệ thống điều khiển động cơ, đặc biệt là biến tần, servo hay các thiết bị có tải quán tính lớn, điện trở xả đóng vai trò quan trọng trong việc bảo vệ thiết bị và đảm bảo hệ thống vận hành ổn định. Bài viết dưới đây sẽ giúp bạn hiểu đầy đủ về điện trở xả, từ cấu tạo, nguyên lý làm việc cho đến các ứng dụng thực tế và kinh nghiệm lựa chọn sản phẩm hiệu quả.
1. Tìm hiểu điện trở xả
1.1 Định nghĩa

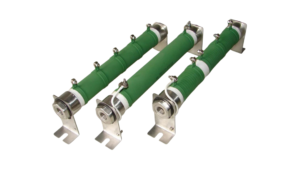

Điện trở xả (Discharge Resistor hoặc Braking Resistor trong một số ứng dụng) là thiết bị được thiết kế để tiêu tán năng lượng điện dư thành nhiệt năng, giúp giảm nhanh điện áp trên tụ điện, ổn định điện áp DC Bus và bảo vệ các thiết bị điện tử công suất như inverter, biến tần và hệ thống lưu trữ năng lượng.
Khác với điện trở thông thường chỉ giới hạn dòng điện, điện trở xả được chế tạo để làm việc với công suất lớn, chịu được nhiệt độ cao và hoạt động liên tục trong môi trường công nghiệp.
Trong hệ thống điện mặt trời, điện trở xả có thể được tích hợp sẵn trong inverter hoặc lắp đặt bên ngoài tùy theo công suất và yêu cầu kỹ thuật.
1.2 Cấu tạo của điện trở xả
Một điện trở xả chất lượng cao thường bao gồm:
- Lõi điện trở: Được chế tạo từ hợp kim Nichrome hoặc FeCrAl có khả năng chịu nhiệt từ 600–1000°C, đảm bảo hoạt động ổn định trong thời gian dài.

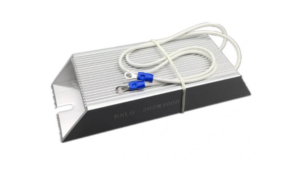

- Vỏ bảo vệ: Làm bằng nhôm định hình hoặc thép sơn tĩnh điện giúp chống va đập, chống ăn mòn và tăng khả năng tản nhiệt.
- Chất cách điện: Sử dụng gốm sứ hoặc mica chịu nhiệt nhằm ngăn rò điện và tăng độ an toàn.
- Cánh tản nhiệt: Giúp tăng diện tích tiếp xúc với không khí, giảm nhiệt độ bề mặt và nâng cao hiệu quả làm mát.
- Đầu nối: Thiết kế chắc chắn, chịu dòng lớn và chống oxy hóa.
1.3 Nguyên lý hoạt động
Quá trình hoạt động của điện trở xả diễn ra theo các bước:
- Động cơ giảm tốc hoặc dừng
- Động cơ chuyển sang chế độ phát điện
- Điện năng được đưa về DC Bus
- Khi điện áp vượt ngưỡng cho phép, bộ chopper của biến tần sẽ kích hoạt
- Dòng điện đi qua điện trở xả
- Điện năng dư được chuyển thành nhiệt và tiêu tán ra môi trường
Nhờ cơ chế này, hệ thống tránh được hiện tượng quá áp và giúp biến tần hoạt động ổn định hơn.
2. Vì sao hệ thống điện mặt trời cần điện trở xả?
Khi các tấm pin mặt trời tạo ra điện năng, inverter sẽ chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) để cấp cho tải hoặc hòa lên lưới điện.
Tuy nhiên, có thể xảy ra một số tình huống như:
- Mất điện lưới đột ngột
- Phụ tải giảm nhanh
- Pin lưu trữ đã đầy
- Inverter dừng khẩn cấp
- Thời điểm bức xạ mặt trời tăng mạnh nhưng nhu cầu tiêu thụ thấp
Năng lượng tạo ra không thể truyền đi ngay lập tức. Phần năng lượng này sẽ tích tụ trên tụ DC Bus, khiến điện áp tăng cao. Nếu không được xử lý kịp thời, hiện tượng quá áp có thể dẫn đến:
- Cháy tụ điện DC
- Hỏng IGBT hoặc MOSFET trong inverter
- Báo lỗi Over Voltage
- Giảm tuổi thọ thiết bị
- Tăng nguy cơ hồ quang điện khi bảo trì
- Gây gián đoạn vận hành toàn hệ thống
Điện trở sẽ hấp thụ phần năng lượng dư này và chuyển thành nhiệt, giúp điện áp nhanh chóng trở về mức an toàn.
3. Vai trò của điện trở xả trong hệ thống điện năng lượng mặt trời
Khi hệ thống phát sinh điện áp vượt ngưỡng cho phép, linh kiện này sẽ nhanh chóng tiêu tán phần năng lượng dư thành nhiệt năng, giúp toàn bộ hệ thống vận hành an toàn và ổn định hơn. Dưới đây là những vai trò cụ thể của điện trở xả trong hệ thống điện năng lượng mặt trời.
- Bảo vệ inverter: Inverter là “trái tim” của hệ thống điện mặt trời. Điện trở xả giúp hạn chế quá áp DC Bus, giảm tải cho linh kiện công suất và kéo dài tuổi thọ thiết bị.
- Bảo vệ tụ điện DC: Sau khi ngắt nguồn, tụ điện vẫn có thể tích điện trong nhiều phút. Điện trở giúp xả điện nhanh, giảm nguy cơ điện giật khi bảo trì.
- Giảm lỗi quá áp: Trong điều kiện bức xạ cao và tải thấp, điện trở giúp loại bỏ năng lượng dư, giảm nguy cơ inverter báo lỗi.
- Hỗ trợ hệ thống lưu trữ năng lượng: Ở các hệ thống Hybrid hoặc BESS, điện trở góp phần xử lý năng lượng dư khi pin đã đầy hoặc khi hệ thống chưa thể truyền công suất lên lưới.
- Tăng độ ổn định toàn hệ thống: Điện áp được duy trì trong giới hạn cho phép giúp các thiết bị hoạt động ổn định, giảm sự cố và tăng hiệu suất khai thác.
4. Cách tính điện trở xả cho inverter
Việc lựa chọn điện trở xả không chỉ dựa vào công suất mà còn phụ thuộc vào điện áp DC Bus, dòng điện xả và chu kỳ làm việc.
Công thức tính điện trở:
- Trường hợp lắp song song nhiều điện trở
Công suất tổng = Tổng công suất các điện trở (P Tổng= P1 + P2 + … + Pn )
Điện trở tổng = Giá trị 1 điện trở / Tổng số điện trở (R Tổng = R / n )
- Trường hợp lắp nối tiếp nhiều điện trở
Công suất tổng = Tổng công suất các điện trở (P Tổng = P1 + P2 + … + Pn )
Điện trở tổng = Tổng công suất các điện trở (R Tổng = R1 + R2 + … + Rn )
Trong đó:
- P Tổng: Công suất tổng
- R Tổng: Điện trở tổng
- n: Tổng số điện trở được sử dụng
5. Kết luận
Trong các hệ thống điện năng lượng mặt trời hiện đại, điện trở xả không chỉ là một linh kiện bảo vệ mà còn là giải pháp giúp duy trì sự ổn định của toàn bộ hệ thống. Từ việc giảm điện áp DC Bus, tiêu tán năng lượng dư, bảo vệ inverter và tụ điện cho đến hỗ trợ hệ thống lưu trữ năng lượng, điện trở xả góp phần nâng cao độ an toàn, kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro vận hành.
Đối với các dự án điện mặt trời dân dụng, thương mại và công nghiệp, việc lựa chọn đúng loại điện trở xả theo thông số kỹ thuật của inverter, kết hợp lắp đặt và bảo trì đúng quy trình sẽ giúp hệ thống vận hành bền bỉ, hiệu quả và đáp ứng các yêu cầu về an toàn điện trong suốt vòng đời khai thác.
